[UE5/언리얼엔진5] Chaos Destruction 튜토리얼 / Chaos Destruction 물체 자동으로 그냥 깨짐 / 카오스 디스트럭션

Chaos Destruction에 대한 간단한 튜토리얼을 작성하고 제가 겪은 버그에 대해 공유하려고 합니다.

틀린 점이 있다면 댓글로 가르침을 전수해주세요



디스트럭션 퀵스타트



한글로 된 튜토리얼도 있어서 먼저 보고 오면 더 수월할 것 같습니다.



사용법

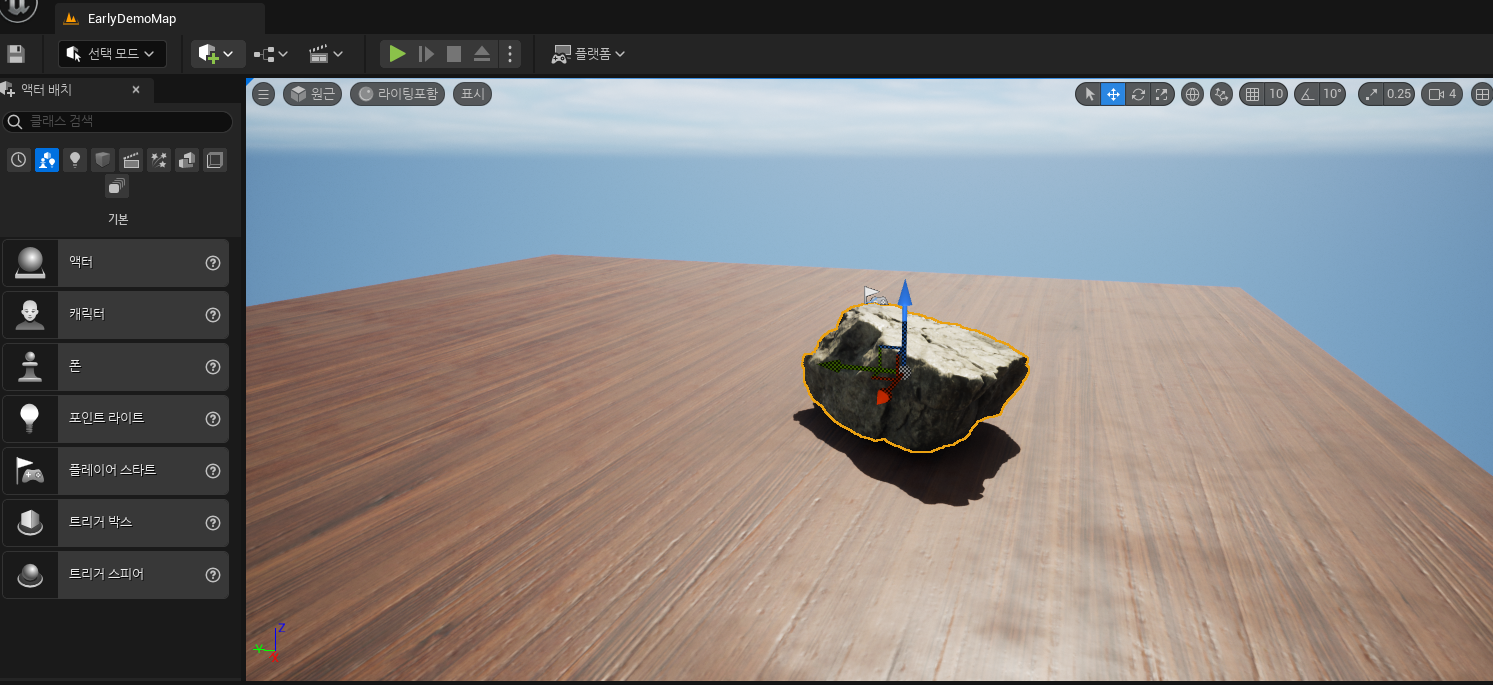

1. 부서짐 효과를 주고 싶은 메시를 레벨에 불러온다.



2. 프랙쳐모드로 들어간다. (Shift + 6)



3. 생성탭의 신규를 눌러 Geometry Collection을 생성해주자

저장하면 됨

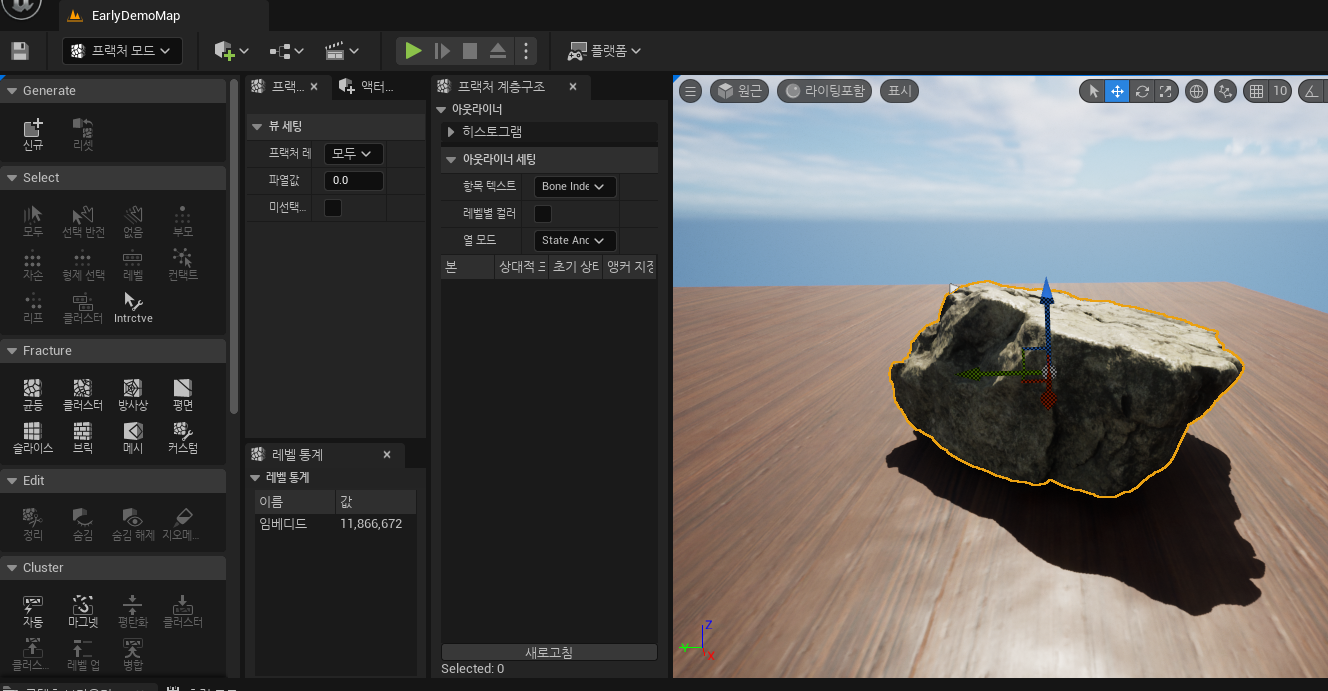

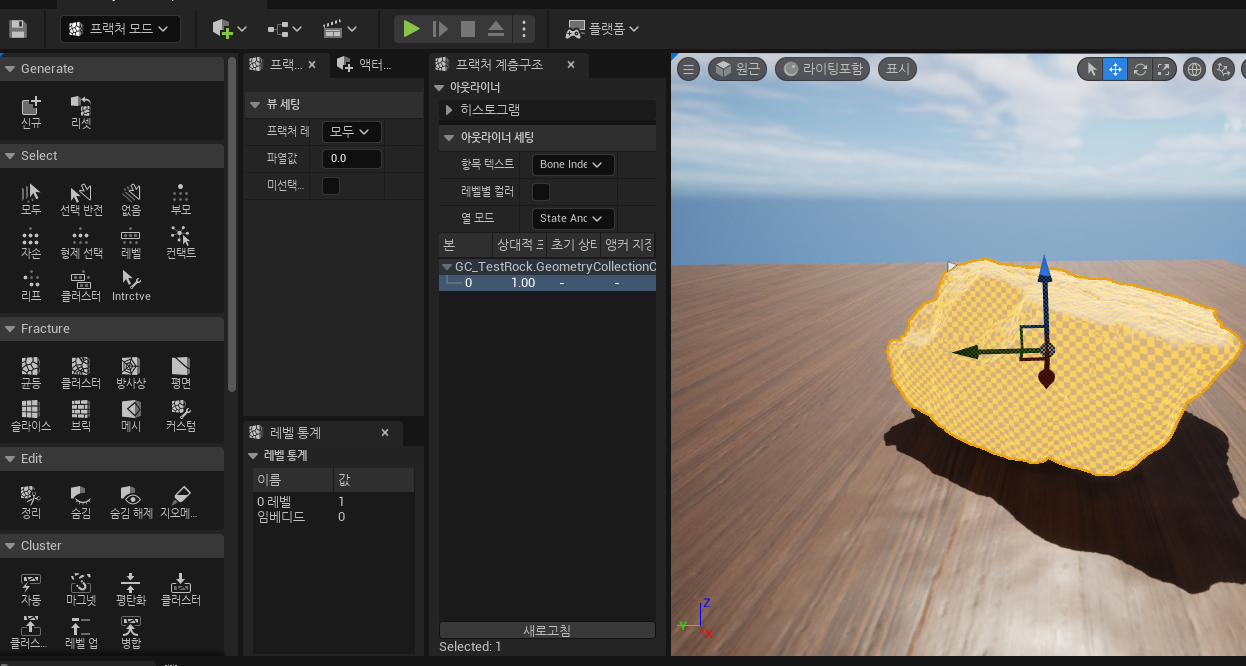

생성을 하면 아래 사진처럼 바뀌는데 이제 물체를 원하는 모양 or 랜덤으로 조각낼 수 있는 준비가 된 것이다.



이제 프랙쳐 탭에서 원하는 것을 선택하면 되는데 일반적으로 사용하는 균등(Uniform)과 폭발 효과에 사용하면 좋은 클래스터, 얼음을 발로 밟았을 때처럼 피격당한 위치를 기준으로 쪼개지는 방사상(Radial)

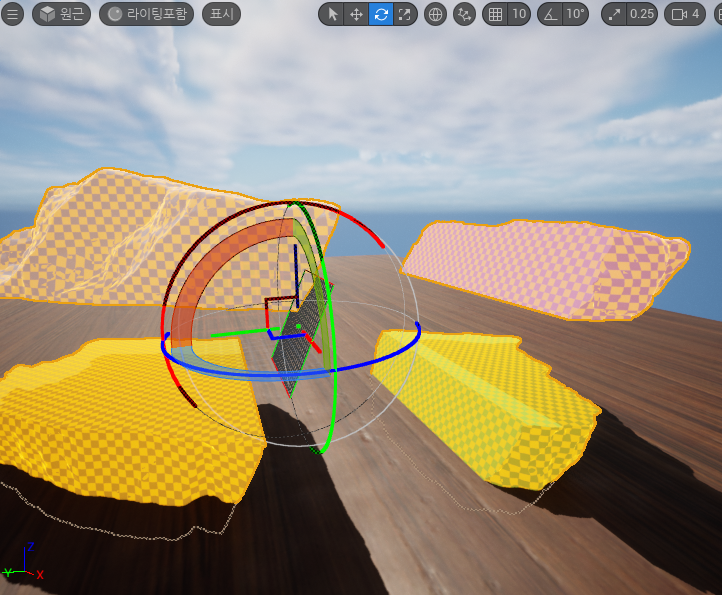

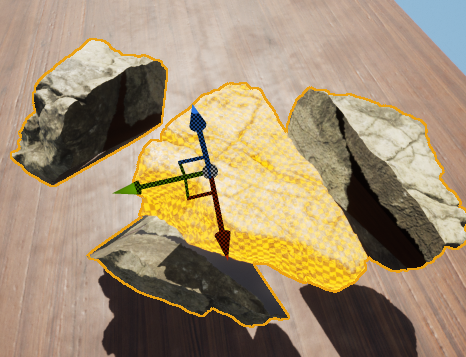

새로 생성되는 기즈모를 기준으로 말 그대로 평면으로 자르는 평면

평면

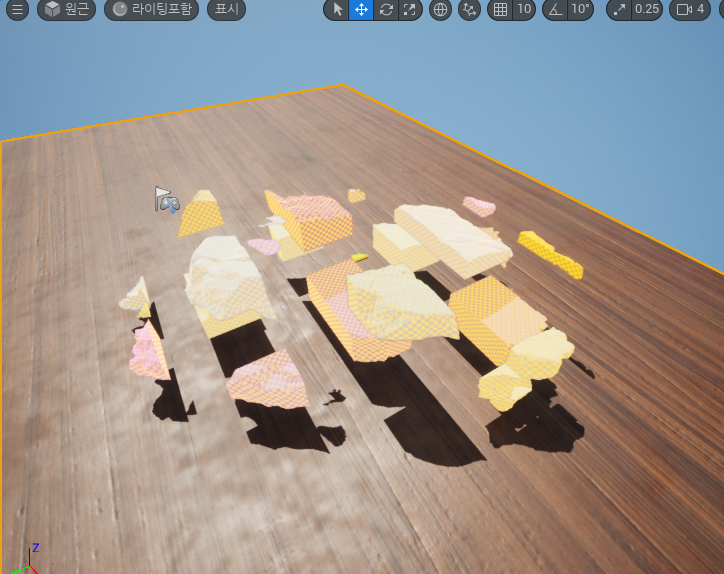

큐브처럼 자르는 슬라이스,

벽돌처럼 자르는 브릭 (슬라이스랑 비슷함)





특정 액터의 모양대로 본떠서 부수는 메시 등이 있다.

공 모양대로 돌이 파인 모습!



나는 가장 만만한 균등(Uniform)을 적용해서 테스트 해볼 것이다.

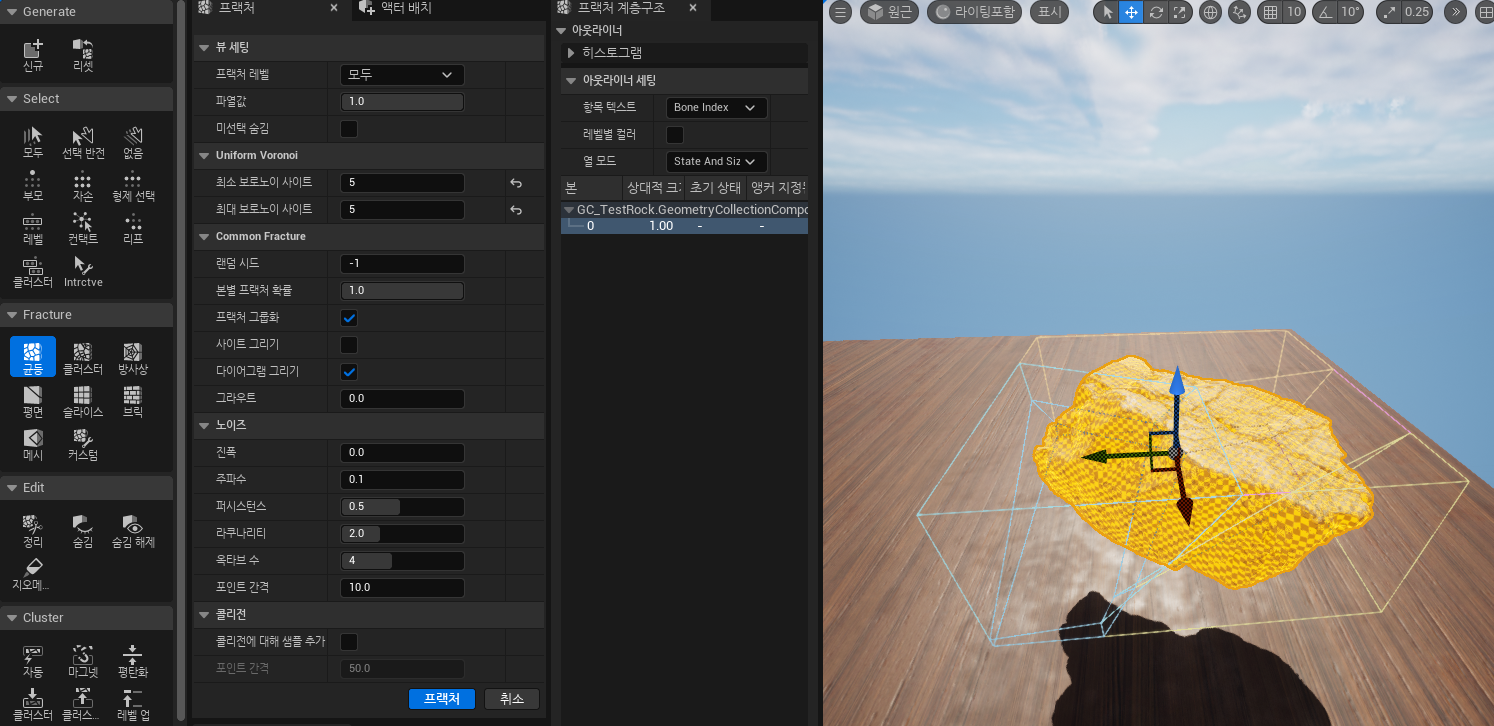

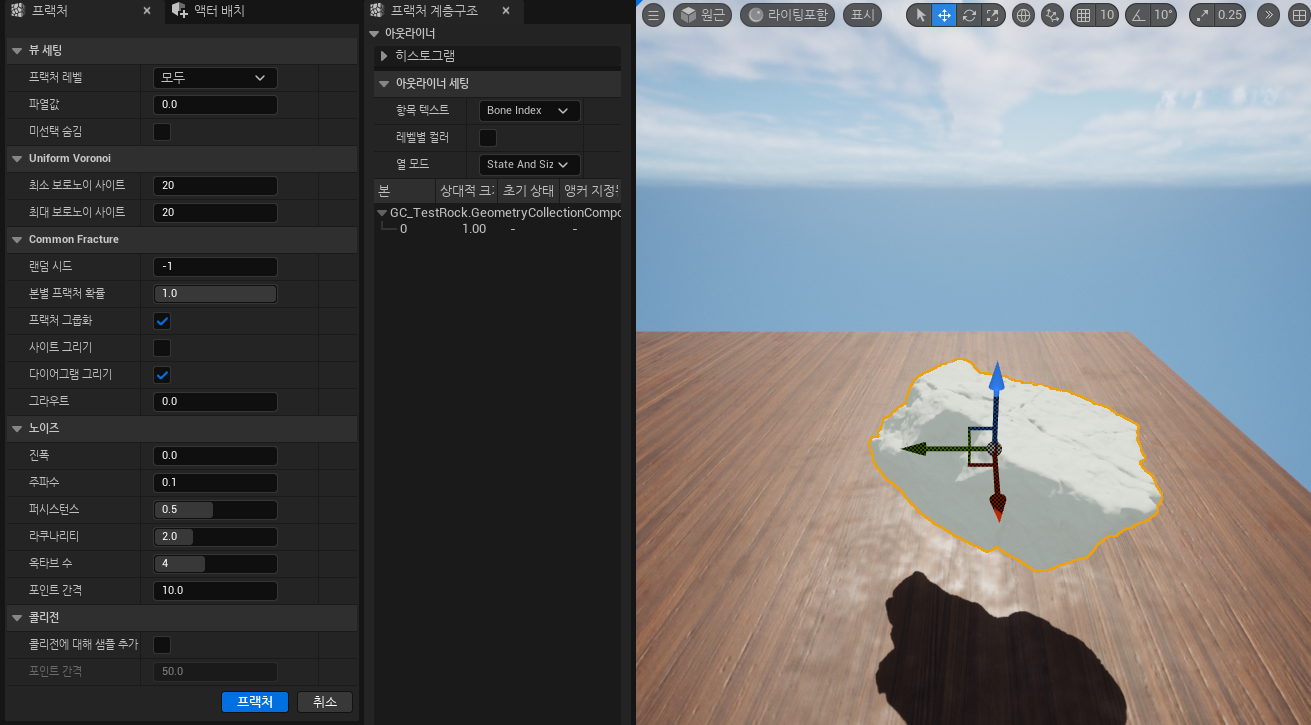

균등을 선택했을 떄 나오는 옵션



아는대로 옵션들에 대해서 설명하자면,



파열값 : 해당 옵션을 조절해 물체가 부서졌을 때 어떤 모양을 갖게 되는지 미리 볼 수 있다. (0~1)

최소, 최대 보로노이 사이트 : 물체를 몇등분으로 쪼갤 것인가? (레벨마다 적용 가능)

랜덤 시드 : -1로 설정하면 알아서 쪼개줌, 항상 동일한 패턴으로 쪼개고 싶다면 특정 값을 입력

진폭 : 값이 0에 가까울 수록 단면이 깔끔하게 쪼개진다. cm단위

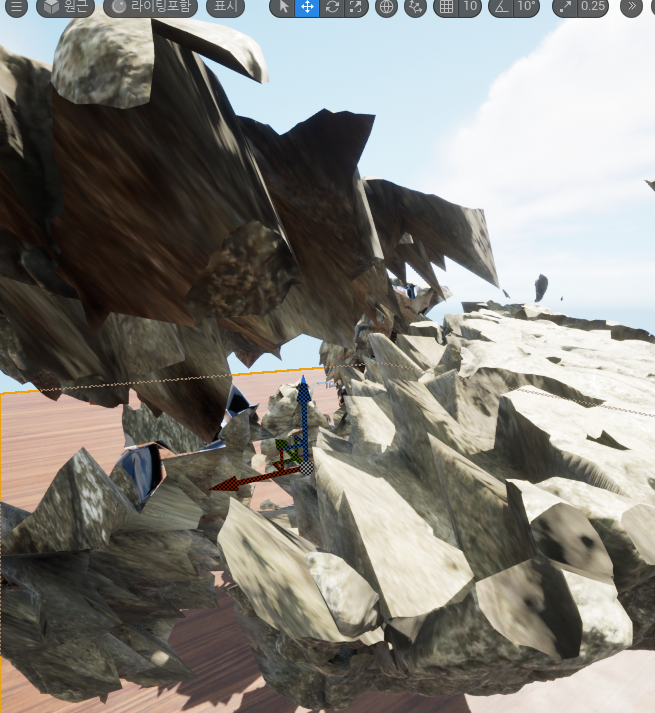

진폭 50을 주고 쪼갠 모습

주파수 : 마찬가지로 단면에 노이즈를 주느냐 마느냐를 결정하는 값이다. 진폭과 함께 섞어서 쓰면 자연스러운 질감을 표현할 수 있을 것 같다.

노이즈 관련 항목들은 개인 취향이니 직접 쪼개보면서 느껴보는게 좋을 듯...



4. 쪼개기

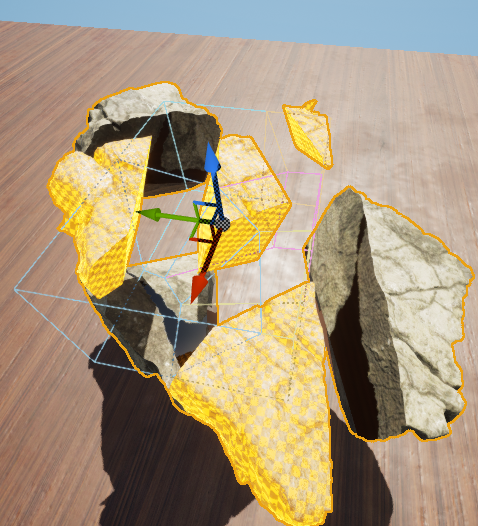

원하는대로 옵션을 설정하고 레벨에 배치된 GC를 클릭 후 (노란색과 쪼개지는 기즈모가 나옴) 프랙처를 누르면

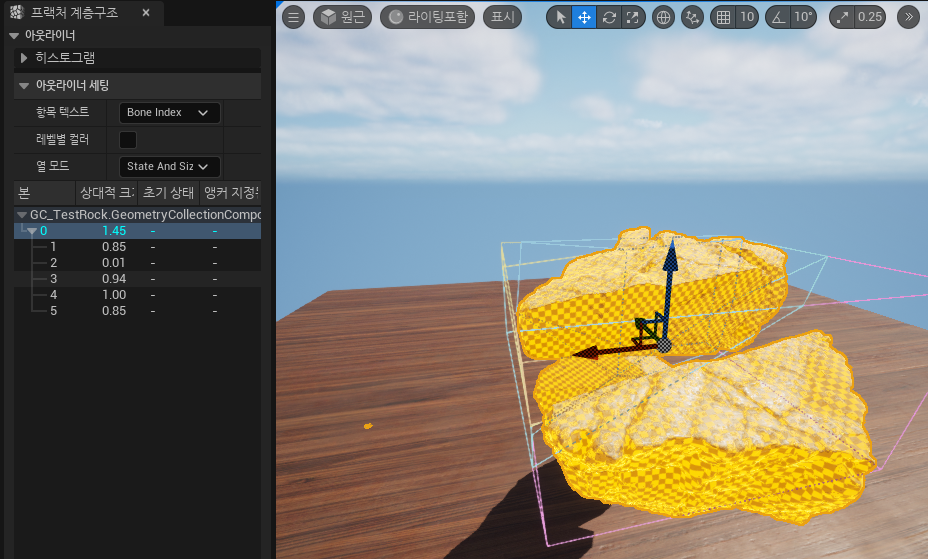

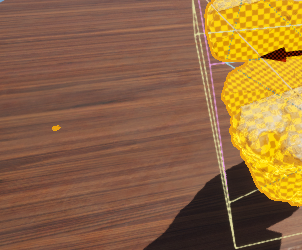

이렇게 쪼개지게 된다. 그런데 랜덤으로 쪼개지다보니 아주 조각으로 깨지는 경우도 있는데 저렇게 깨지는건 자원만 잡아먹고 쓸모가 없기 때문에 이 경우에는

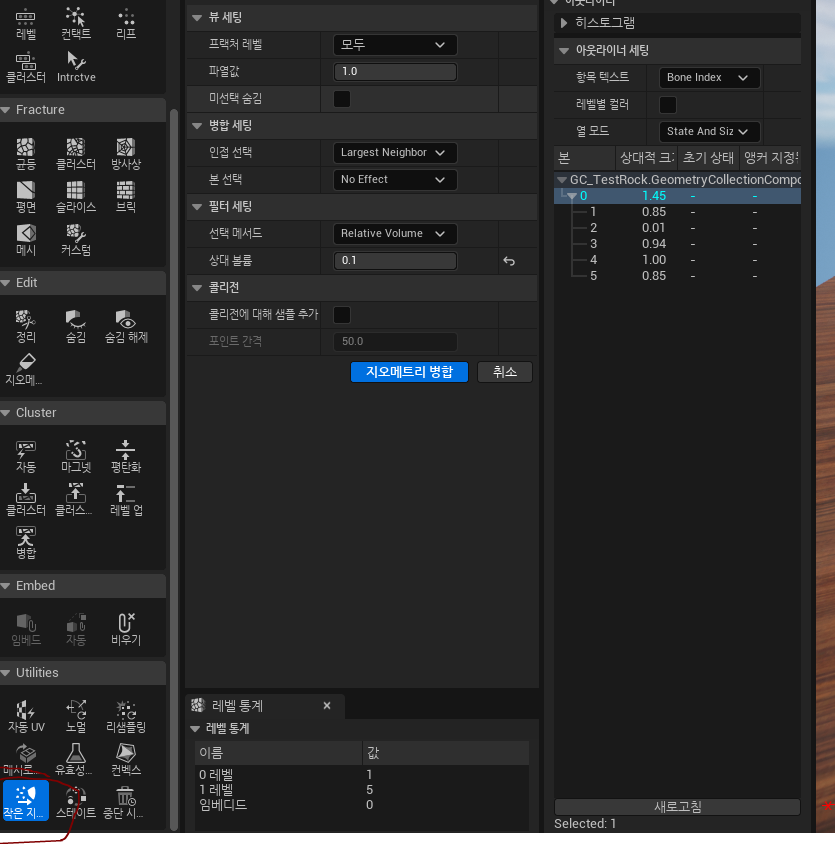

작은 조각을 병합하는 기능을 사용하면 된다.



일정 크기 이하의 조각들은 인접한 조각으로 합칠 수 있다.

오른쪽 hierarchy 창에 상대 크기가 나온다.



또한 조각이 너무 클 경우 해당 조각만 쪼갤 수 있다.





쪼개고 싶은 조각을 선택한 후 위의 과정을 입맛대로 반복해주면



더 작은 조각들로 나누어진다.

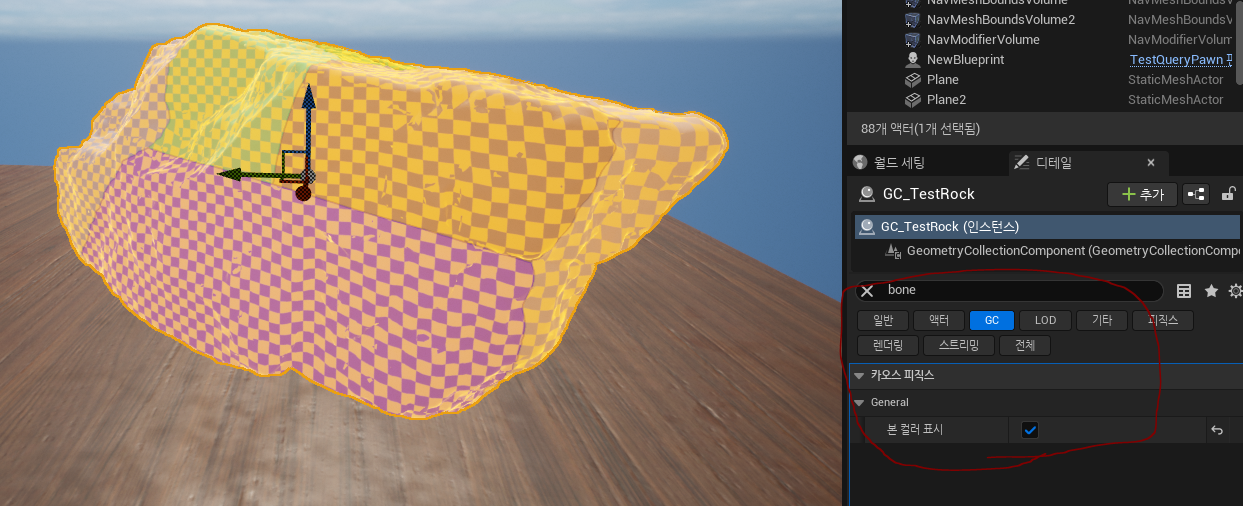

+ 저 알록달록한 표시는 해당 GC의 본 컬러 표시를 체크해제하면 원래 메시처럼 돌아오게 된다.







카오스 디스트럭션 델리게이트 & 이벤트

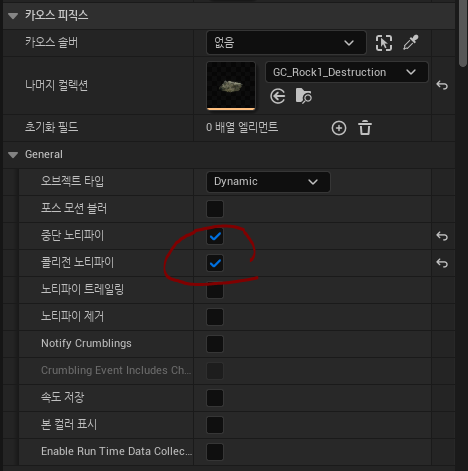

돌이 박살났는지 아닌지 확인하려면 해당 Geometry Collection의 옵션에서 notify를 설정해주어야한다.



중단 노티파이 (Notify Break) : 해당 물체가 부서졌을 때 이벤트를 발생시킴

콜리전 노티파이 (Notify Collision) : 해당 물체가 무언가와 부딪혔을때 이벤트를 발생시킴

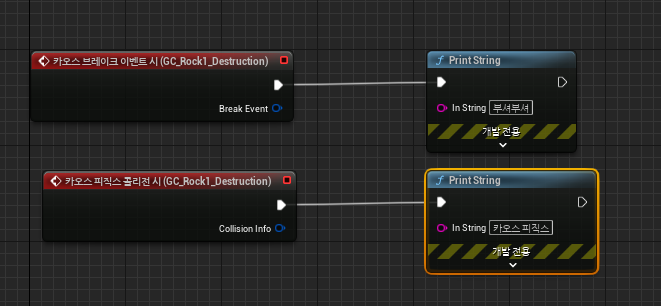

해당 Boolean 옵션을 체크해주고 각각 On Chaos Break Event와 On Chaos Physics Collision을 이용해 원하는 기능을 구현해주면 된다.



ㅇㅇ

---

이슈 및 해결 방법

여기서부터는 내가 한참 고생한 이슈에 대해 써보겠다.......



원래는 Chaos Destruction을 이용해서 곡괭이로 바위를 부술 때 효과를 주려고 했다.

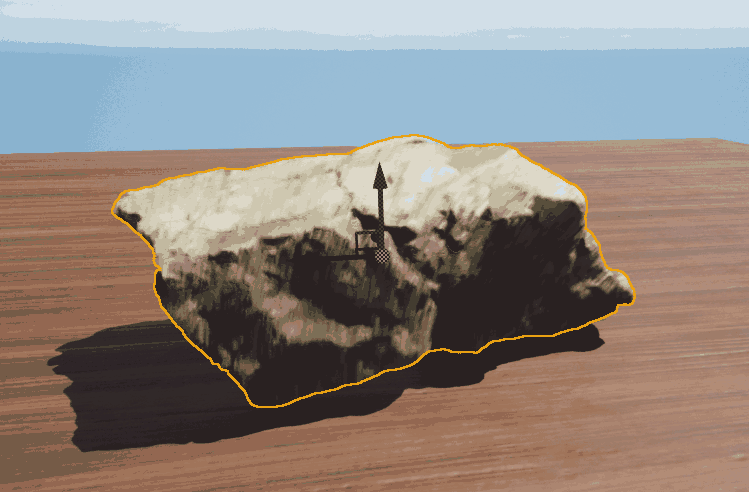

튜토리얼을 보고 깨지는건 구현하였지만 계속 물체를 가만히 놔둬도 그냥 깨져버려서 문제점을 찾느라 눈물을 흘리고 있었다.

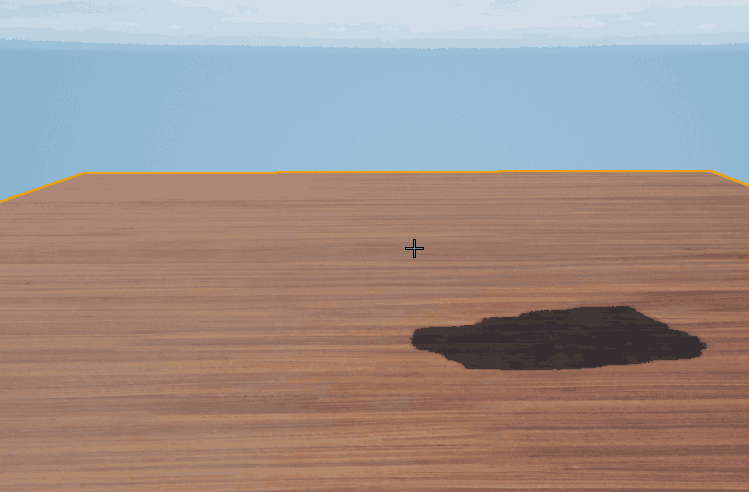

걍 땅바닥에 놔뒀는데 지혼자 깨짐;;



그러던 중 해결책을 발견하였다.

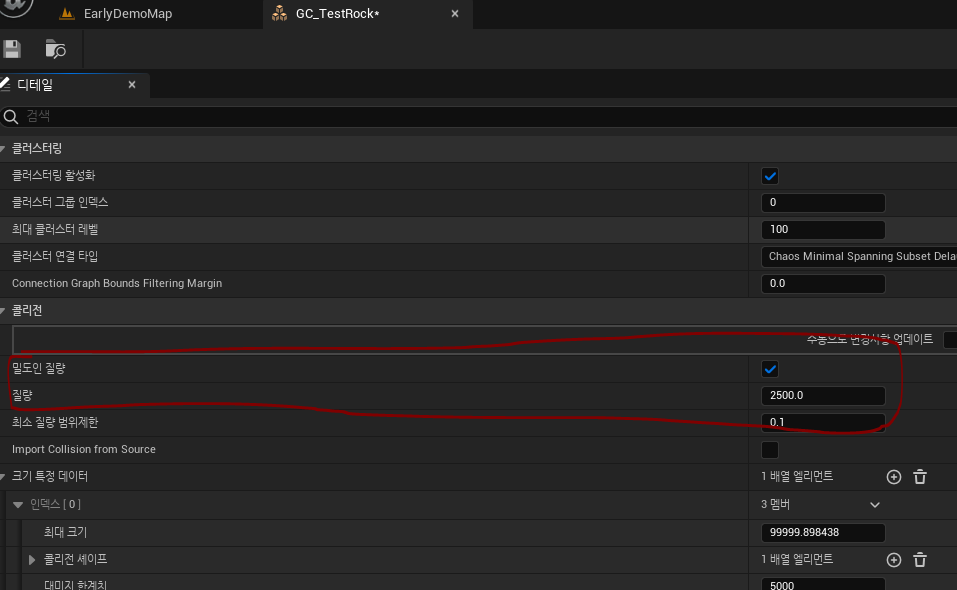

생성한 GC의 질량이 너무 크게 설정되어 있어서 그렇다고 한다... 내부 조각들끼리 부딪히는건가? 잘 몰루...

암튼 이렇게 하니까 바닥에 놔둬도 그대로 있게 된다......



정확한 이유를 아시는 분은 알려주시면 감사하겠습니다 ㅠ
